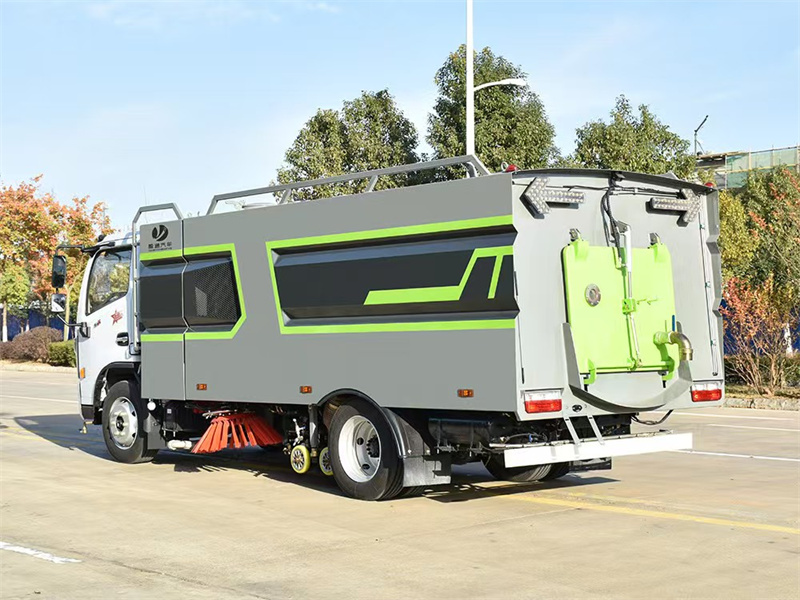

東風10方洗掃車-東風多利卡10方洗掃車產品參數

車輛概述：洗掃車具有路面清洗，路面清掃路緣和路緣石立面洗刷、噴霧除 塵等多功能。 有“全洗掃”、“左洗掃”、“右洗掃”，多種作業模式可選擇。選擇“全 洗掃”模式清洗廣場和路面，清晰效率高效果好，洗凈率達 95%以上。 選擇“左洗掃”或“右洗掃”模式清洗路面和路緣。需要進行路面清 掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴 霧裝置，進行噴霧除塵作業。 洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、隧道、 橋梁、合理墻壁、路緣和路緣石立面的機械清洗、清掃、噴霧除塵等 清潔作業。

CLT5120TXSEQ6 型洗掃車功能介紹

 1. 東風多利卡洗掃車采用洗，掃，吸，混合的方式收集垃圾，濕式除塵、電液

PLC 一鍵控制，液壓傾翻卸料的作業方式對路面進行清掃作業。

 2. 采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證

清掃過程的連續性。

 3. 采用“ 中置兩掃盤 +噴霧降塵+中置寬幅吸嘴（內置高壓噴桿及兩側高壓噴  桿）”的結構布局，對泥濘路面有更好的清潔效果，清掃過程中砂石不在飛 濺揚塵，此布局便于清掃裝置與吸盤的調整與維護，轉場作業時整車通過性 好。

4. 副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載啟動 和停機時與風機的自動脫離，降低了對副發動機的沖擊，提高了副發動機的 工作可靠性和使用壽命。

5. 掃盤有遇障礙自動避讓保護功能和自動復位功能，遇到障礙自動回縮，越過

障礙自動回位。

 6. 掃盤轉速可根據各種不同的清掃工況來調整轉速，能保證在各種污染狀況下

都有良好的清掃效果

 7. 采用先進，高效的專用風機和可隨路面自動找平的全浮動式吸嘴，清掃效果

好，使用壽命長。

本洗掃車采用東風多利卡國六二類底盤改裝，加裝副發動機、風機、 高壓水泵、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側 噴、吸盤內置高壓噴桿、氣動系統、液壓系統、專用裝置電控系統和 副車架等改裝而成。

改裝組件說明：

1、東風國六二類底盤，配備全柴 156馬力發動機，萬里揚6檔變速箱，825R20鋼絲胎

2、副發動機采用康明斯140馬力副發動機。

3、廈門南超自動離合器，減少風機啟動和停止時對發動機的沖擊。 離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗和 節省陳本的有點。

4、采用大功率耐磨免維護離心風機，噪音低、效率高、風量大、使 用壽命長。

5、高壓水泵采用德國品孚高壓水泵，流量合適，壓力高，清洗更徹 底。

6、索羅天工、岡田精工、氣動閥、氣動閥門。

7、副發動機加裝空氣濾芯，機油濾芯，有效防止副發動機進灰塵， 以免導致拉缸。

8、左右立掃為單盤掃，減少了掃刷的數量和掃刷的消耗量，能降低 使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制， 可實現右掃和全掃等不同的作業模式。

9、吸盤的吸口寬度達到 1600MM，確保作業總寬度達到≥2800MM。4 個高度可調的吸嘴輪，能方便的調整和保證吸嘴與路面間的合理間 隙，從而達到更好的吸污效果，吸率更高。

10、吸盤內有高壓噴水裝置，噴嘴布置在吸盤內部，能最大限度沖洗 路面。左右高壓噴水支架安裝在吸盤上，隨吸盤升降，結構簡單緊湊， 保證噴水支架達到最佳的沖洗效果。

11、掃盤擺線馬達采用三洋馬達，使用壽命長，穩定可靠，故障率低。

12、液壓管路采用德國標準技術密封結構形式，抗震性好，密封性能 可靠，可實現無泄漏的密封效果。

13、電磁閥采用海瑞普斯液壓電磁閥，關鍵電控元件采用施耐德電器 開關，可靠性高，使用壽命長。

14、加裝手動應急裝置，在副發動機停止的狀態下也能舉升垃圾箱， 便于維護保養。

15、垃圾箱，采用不銹鋼制作，容積達到 5m³，廂體采用傾翻卸料。

16、清水箱，采用不銹鋼制作，容積達到 5m³。

17、車輛尾部倒車影像。

18、車輛尾部手動操作盒。

19、車輛尾部后噴霧桿，在節約水的同時消除二次污染及美化路面的 效果。

20、車輛自帶 15 米高壓洗車卷盤。

21、車輛前身帶前沖。

22、PLC 駕駛室操作作業

23、車輛后部采用 LED 箭頭燈，保證行車作業安全

東風10方洗掃車-東風多利卡10方洗掃車產品參數產品公告參數
